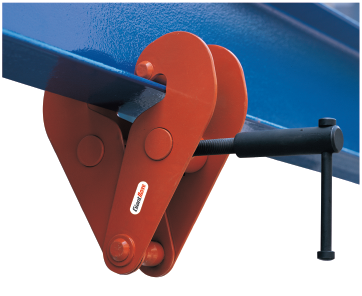

中文版钢轨夹钳 LC-A
工程力学优化设计，增加载荷分布面积
适用于各类工字梁
符合美国ANSI/ASME安全标准

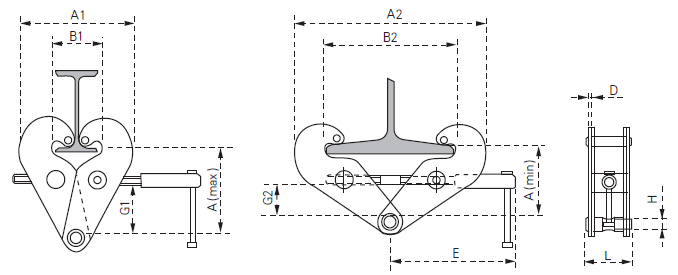

型号 | LC-A01 | LC-A02 | LC-A03 | LC-A05 | LC-A10 | |
额定载重 | (kg) | 1000 | 2000 | 3000 | 5000 | 10000 |
适合工字梁尺寸范围 | (mm) | 75-230 | 75-230 | 80-322 | 90-322 | 90-322 |
Amin | (mm) | 116 | 116 | 180 | 180 | 176 |
Amax | (mm) | 151 | 151 | 225 | 225 | 221 |
B1 | (mm) | 78 | 78 | 80 | 90 | 90 |
B2 | (mm) | 247 | 247 | 322 | 322 | 322 |
A1 | (mm) | 186 | 186 | 232 | 242 | 268 |
A2 | (mm) | 350 | 350 | 455 | 445 | 480 |
D | (mm) | 4 | 6 | 8 | 10 | 12 |
E | (mm) | 215 | 215 | 255 | 255 | 275 |
G1 | (mm) | 83 | 83 | 121 | 117 | 111 |
G2 | (mm) | 45 | 45 | 76 | 76 | 67 |
H | (mm) | 20 | 20 | 22 | 28 | 38 |
L | (mm) | 84 | 94 | 122 | 129 | 146 |
净重 | (Kg) | 3.9 | 4.7 | 9.2 | 11 | 17.5 |
