中文版单轨手拉小车 LB-B
宽度可调，适合各类工字钢梁
通过螺丝可调节至不同的横梁宽度，调节简便
带铸铁通过用胎面轮可用于平面的或锥形的带翼横梁上
密封球轴承
可调节的胎面轮适用于各类工字横梁或者涂层的轨道
配有3米长的落链

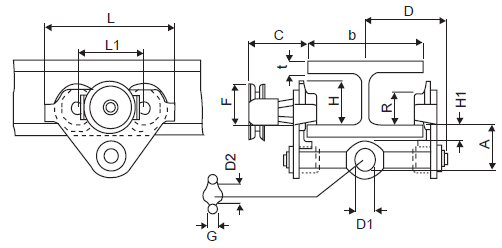

型号 | LB-B051 | LB-B052 | LB-B101 | LB-B102 | LB-B201 | LB-B202 | LB-B301 | LB-B302 | LB-B501 | LB-B502 | |
额定载重 | (kg) | 500 | 1000 | 2000 | 3000 | 5000 | |||||
横梁宽度 | b (mm) | 50-203 | 160-300 | 50-203 | 160-300 | 66-203 | 160-300 | 74-200 | 160-300 | 90-203 | 180-300 |
翼缘厚度 | t (mm) | 25 | 40 | 25 | 40 | 25 | 40 | 25 | 40 | 25 | 40 |
A | (mm) | 77 | 92 | 82.5 | 97.5 | 98.5 | 113.5 | 114 | 129 | 132.5 | 147.5 |
C | (mm) | 110 | |||||||||
G | (mm) | 16 | 17 | 22 | 26 | 33 | |||||
D1 | (mm) | 25 | 30 | 40 | 48 | 60 | |||||
D2 | (mm) | 30 | 35 | 47 | 58 | 70 | |||||
F | (mm) | 91.5 | 91.5 | 90.5 | 107.5 | 149.5 | |||||
H | (mm) | 76.5 | 76.5 | 98 | 132.5 | 148.5 | |||||
H1 | (mm) | 30.5 | 45.5 | 30.5 | 45.5 | 30.5 | 45.5 | 30 | 45 | 30 | 45 |
L | (mm) | 260 | 260 | 310 | 390 | 450 | |||||
L1 | (mm) | 130 | 130 | 150 | 180 | 209 | |||||
R | (mm) | 60 | 60 | 80 | 112 | 125 | |||||
D | (mm) | 146 | 187 | 150 | 187 | 155 | 189.5 | 160 | 191.5 | 167.5 | 191.5 |
净重 | (kg) | 9.7 | 12.6 | 11.2 | 14.1 | 18 | 21.3 | 35.4 | 39.2 | 51.8 | 56 |
