中文版手推行车 LB-D
专用于紧凑净空高度的单轨行车式葫芦是一种带有传动齿轮链的葫芦，通过一根横梁此葫芦坚固地，紧密地和一个手推单轨行车相连
此种结构结合了紧凑和坚固两种优点，且葫芦总体高度非常低
紧凑型设计结构对于在天花板较低，净高空有限的场所是一种理想的搬运设备
型号 | LB-D05 | LB-D10 | LB-D20 | LB-D30 | LB-D50 | LB-D100 | |
额定载重量 | (kg) | 500 | 1000 | 2000 | 3000 | 5000 | 10000 |
横梁宽度 | b (mm) | 64-140 | 64-140 | 76-165 | 76-203 | 88-203 | 125-203 |

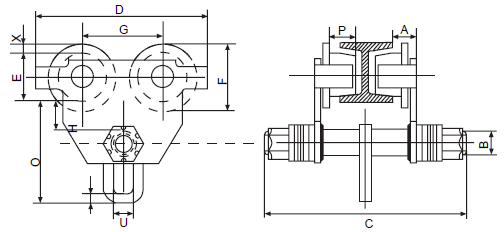

尺寸 | O (mm) | 128 | 143 | 172 | 212 | 254 | 320 |
A (mm) | 22 | 25 | 27 | 31 | 36 | 46 | |
B (mm) | Ø24 | Ø30 | Ø36 | Ø42 | Ø48 | Ø60 | |
C (mm) | 230 | 254 | 294 | 344 | 360 | 403 | |
D (mm) | 212 | 255 | 302 | 344 | 378 | 445 | |
E (mm) | Ø58 | Ø75 | Ø90 | Ø110 | Ø122 | Ø151 | |
F (mm) | 82 | 102 | 122 | 142 | 156 | 188 | |
G (mm) | 102 | 118 | 137 | 157 | 172 | 200 | |
H (mm) | 28 | 25 | 27 | 32 | 34 | 35 | |
T (mm) | Ø44 | Ø50 | Ø60 | Ø78 | Ø90 | Ø94 | |
R (mm) | 6 | 8 | 10 | 12 | 16 | 25 | |
S (mm) | 95 | 118 | 145 | 180 | 220 | 285 | |
L (mm) | 15 | 15 | 20 | 26 | 35 | 45 | |
X (mm) | 12 | 13.5 | 16 | 16 | 17 | 18 | |
P (mm) | 26 | 28 | 34 | 38 | 44 | 48 | |
N (mm) | 10 | 12 | 14 | 16 | 20 | 25 | |
U (mm) | 24 | 30.5 | 36 | 45 | 60 | 82 | |
净重 | (kg) | 7 | 12 | 22 | 30 | 55 | 93 |
